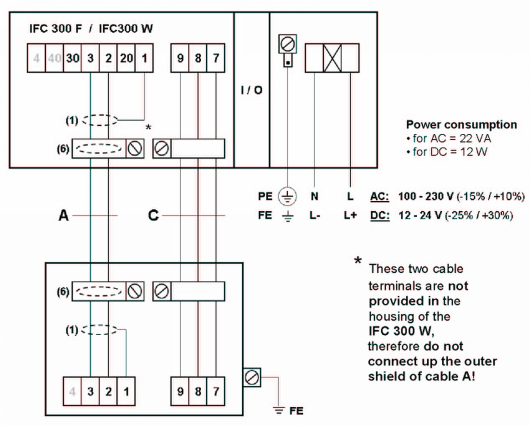

IFC300傳感器與轉換器間接線

1，2，3代表了傳感器與轉換器間的信號傳輸

7，8，9代表了傳感器與轉換器間的勵磁傳輸

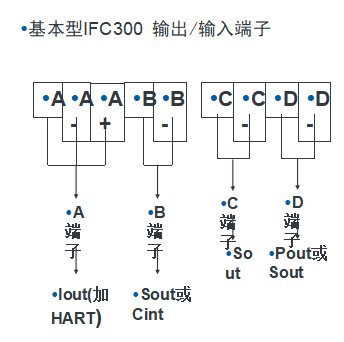

Iout –電流輸出—有源或無源方式

Sout—狀態輸出—無源方式

Cint---控制輸入—無源方式

Pout—脈沖輸出—無源方式

有源方式: 為后位儀表提供電源

  用a表示如Ia(有源電流輸出)

無源方式:后位儀表需要外部電源

 Uext=<32v

用P表示如Ip(無源電流輸出)
